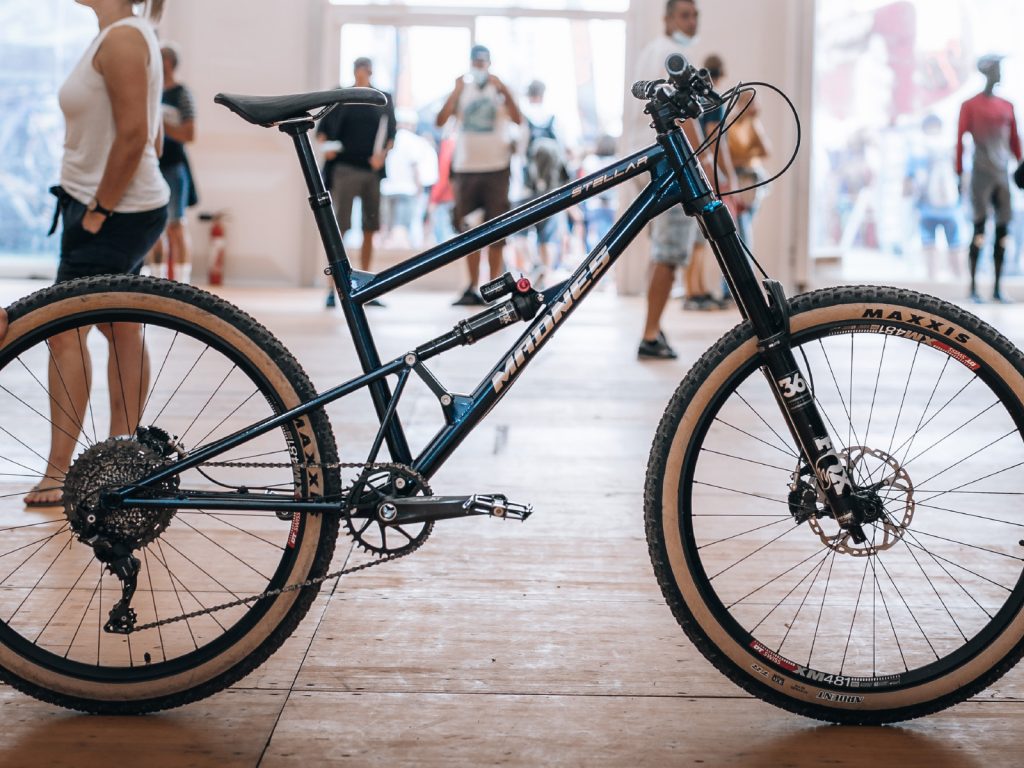

Tutoriel de montage de votre cadre Madnes
Tutoriel de montage de votre cadre Madnes
Couples de serrage
| Position | Quantité | Couple de serrage (N.m) | Frein filet / graissage |
|---|---|---|---|
| Vis de biellettes ancienne génération | 4 | 10 | Frein filet faible |
| Axe de biellette nouvelle génération | 2 | 10 | Non |
| Vis de triangle arrière basse | 2 | 10 | Frein filet faible |
| Vis d’axe amortisseur / triangle arrière | 1 | 10 | Non |
| Serrage de selle intégré | 1 | 8 | Non |
| Collier de selle aluminium | 1 | 6 | Non |
| Axe d’amortisseur avant | 1 | 8 | Non |
| Patte de dérailleur Syntace | 1 | 6 | Non |
| Patte de dérailleur UDH | 1 | 25 | Non |
| Axe de roue arrière Ritchey | 1 | 10 | Graisse |
| Étrier de frein arrière (9 à 11 mm de vis en prise) | 2 | 8 | Non |
Débattement et course d’amortisseur
| Stellar | Débattement (mm) | 160 | 165 | 170 | 175 |
| Amortisseur (mm) | 57,5 | 60 | 62,5 | 65 | |
| Atlas | Débattement (mm) | 150 | 155 | 160 | 165* |
| Amortisseur (mm) | 57,5 | 60 | 62,5 | 65* | |
| Nova | Débattement (mm) | 120 | 125 | 130 | 135 |
| Amortisseur (mm) | 47,5 | 50 | 52,5 | 55 |
*Mulet uniquement, en 29″ la roue risque de percuter le tube de selle.
Equivalence entre SAG roue et SAG amortisseur
| SAG roue (%) | SAG amortisseur (%) | |
|---|---|---|
| Stellar | 25 | 21,3 |
| 30 | 25,9 | |
| Atlas | 25 | 21,6 |
| 30 | 26,2 | |
| Nova | 20 | 19,0 |
| 25 | 23,7 |
Exemple :
Je souhaite un SAG de 25% sur un Stellar de 170mm.
L’amortisseur à une course de 62.5mm et le SAG amortisseur correspondant est 21.3%
62.5 x 21.3% = 13.3mm
Je mesure donc mon SAG à 13.3mm sur la tige d’amortisseur.
